MIT KLEINEREN LÖSUNGEN GRÖSSERE LASTEN TRAGEN QUERKRAFTDORNE FÜR ALLE ANWENDUNGSBEREICHE



So einfach kann die planmäßige Übertragung von Querkräften zwischen Stahlbetonbauteilen sein. Simple Kombinationen aus jeweils einem Dornteil und einem Hülsenteil decken hier ein breites Anwendungsspektrum ab und bilden hoch tragfähige, zwängungsfreie und frei verschiebliche Konstruktionen. Die Leichtigkeit bei Einbau und Installation rundet die Systeme ab. Insgesamt erfüllen die Querkraftdornsysteme höchste Anforderungen an Wirtschaftlichkeit, Qualität und Sicherheit.

Grundsätzlich wird bei den Querkraftdornsystemen zwischen



1. einfachen Schubdornen (ESD-System)  und
2.  Schwerlastdornen (DB-System) unterschieden

Je nach Anwendungsfall stehen hierbei längsverschiebliche (N) oder längs- und querverschiebliche (Q) Hülsen zur Auswahl. Unabhängig vom verwendeten Typ sind diese für den Einsatz zugelassen (ETA-23/0180) und können mithilfe von  Brandschutzmanschetten für den Brandfall (RE 120) geschützt werden.

Die „einfachsten“ Kombinationen stellen die Systeme dar, die nur in Längsrichtung (N), d. h. senkrecht zur Fuge, verschieblich sind. Damit können Fugenbreiten bis 60 / 120 mm (ESD / DB) überbrückt werden. Das Produktprogramm umfasst jeweils acht Dorn-Durchmesser, die in verschiedenen Längen und Materialien lieferbar sind. Die Hülsen bestehen entweder aus Edelstahl oder hochwertigem Kunststoff (nur ESD).
Eine besondere Verbindung zur Übertragung von Querkräften stellt der NURSID-Dorn dar. Dieser zur Hälfte aus Rundstahl und zur anderen Hälfte aus einem Sechskantprofil bestehende Dorn verbindet z. B. vorgefertigte Balkonplatten, Laubengänge o. ä. mit der Möglichkeit, durch den exzentrisch angeordneten Sechskantdorn Einbautoleranzen in der Höhe von bis zu 11 mm auszugleichen. Der NURSID-Dorn, der nahezu beliebig mit dem ESD- oder DB-System kombiniert werden kann, ist immer längs- und querverschieblich und überbrückt Fugen bis zu einer Breite von 30 mm.

Schubdorne (ESD System)



Hülse Dorn
ESD-NK ESD-N
lateral/querverschieblich
Hülse Dorn
ESD-Q E VR ESD-N



Hülse Dorn
ESD-NE ESD-N



Schwerlastdorne (DB System)

lateral/querverschieblich
Hülse Dorn
DB-Q DB-N



Hülse Dorn
DB-N DB-N

NURSID – Dornsysteme

lateral/querverschieblich
Hülse Dorn Hülse
ESD-Q E VR NURSID ESD-NE
lateral/querverschieblich
Hülse Dorn Hülse
ESD-Q E VR NURSID DB-N
lateral/querverschieblich
Hülse Dorn Hülse
DB-Q NURSID ESD-NE



lateral/querverschieblich
Hülse Dorn Hülse
DB-Q NURSID DB-N



» Zwei zugelassene Systeme:

              › Schwerlastdorn DB ø 20 – 40mm

              › Einfacher Schubdorn ESD ø 16 – 35mm

» Übertragung von ausschließlich ruhenden Querkräften

» Verschiedene Dornmaterialien erhältlich

» Längs- und querverschiebliche Hülsen aus Edelstahl oder Kunststoff (nur ESD)       verfügbar

» Querverschiebung von bis zu ±12 mm möglich

» Max. Fugenbreite von 60 mm (ESD) bzw. 120 mm (DB) überbrückbar

» Brandschutzmanschette für R 120 Feuerwiderstandsklasse

» Spezieller NURSID-Dorn zur Übertragung von Querkräften bei gleichzeitigem    Höhentoleranzausgleich von bis zu 11mm

» Breites Anwendungsspektrum bei zugleich einfachem Einbau

Überzeugende Produkteigenschaften - der technische und kaufmännische Vergleich lohnt sich!

Querkraftdornsysteme

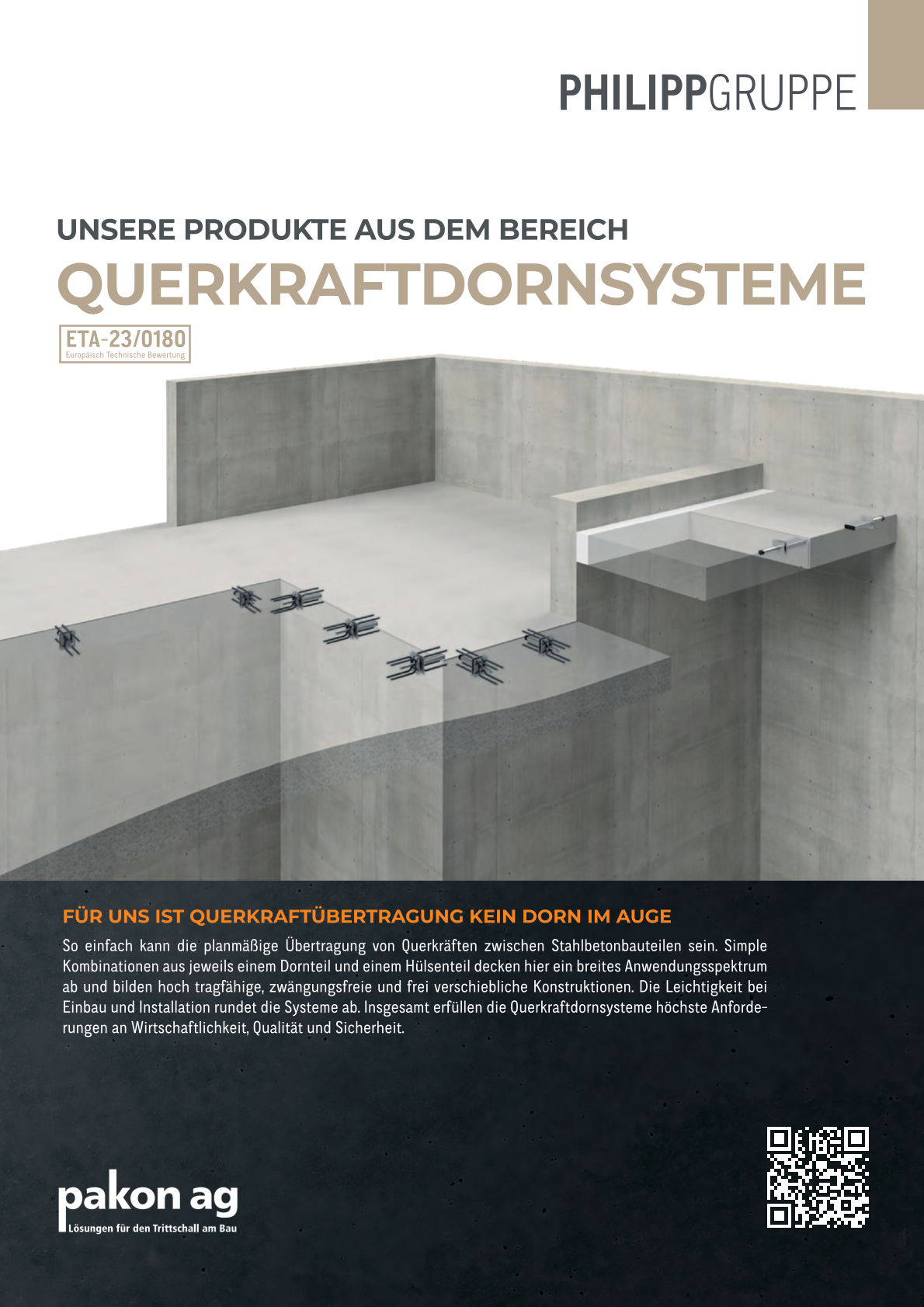

Produktinformationen 12/23
